对于一般的制品取出、嵌件放置、堆叠与搬运，顶入式机械手通常是更灵活的选择。侧入式机械手则往往更适合高速取出和模内贴标场景——此时机械手必须在短暂的开模窗口内完成标签插入与制品取出。

什么是顶入式机械手？

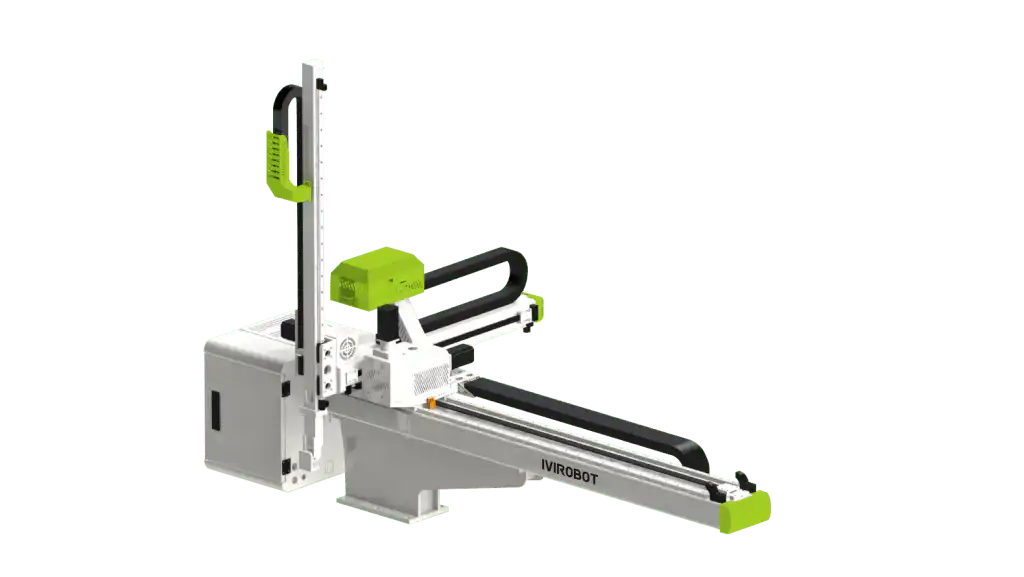

顶入式机械手从注塑机上方垂直进入模具。多数机型采用直角坐标结构，由 AC 伺服电机控制横行、引拔（左右）与上下臂轴。许多取出机械臂还配有侧姿旋转机构，便于末端工装将制品转出进行堆叠或放置到输送带。

典型应用包括：

• 制品与流道取出
• 嵌件放置
• 制品堆叠
• 放置到输送带
• 搬运大型或深腔制品
• 基础检测或分拣

主要优势在于灵活性。行程长度、负载能力、夹爪与放件位置均可针对不同模具和产品进行调整。由于机械手安装在注塑机上方，还能节省机台侧方的占地空间。

在一般注塑常用的三轴行程规格中，上下臂行程通常约为 900–2500 毫米（视机台大小而定），引拔与横行行程则按模板尺寸和放件布局配置。中型顶入式机械臂的目录空载模内取出时间通常在加入末端工装、制品释放与堆叠动作前约为 2.5–3.0 秒。

但机械手必须在合模前伸入模具并退出。较长的垂直行程可能增加开模时间，尤其在极短周期的应用中。

什么是侧入式机械手？

侧入式机械手水平进入模具。其运行路径与开模平面一致，可快速进出。

侧入式机械手常用于：

• 薄壁杯与容器
• 盖子与食品包装
• 酸奶杯与冰淇淋桶
• 油漆桶与较大型贴标容器
• 多型腔取出
• 高速模内贴标

在 IML 单元中，机械手可在同一次开模窗口内完成标签插入与成品取出。当贴标速度必须匹配高速注塑周期时，侧入式设计尤为适用。

IVIROBOT IML 平台通常将伺服轴、真空取标、静电吸标（模内和/或模外）、标签料仓以及针对应用的末端工装组合在一起。薄壁包装单元可把模内最短贴标/取出时间控制在约 1–2 秒；而较大型容器 IML（例如 5–33 升的夹具）通常需在约 2.4–2.8 秒的开模窗口内完成作业，空载周期时间与耗气量会随料仓、末端工装和堆叠范围增加而上升。

其代价是系统需要在注塑机旁留出足够的空间。标签料仓、真空回路、静电装置与多型腔工装比通用顶入式取出臂更具应用针对性。

顶入式与侧入式机械手对比

两者没有绝对优劣。机械手必须适配完整的注塑工艺，包括开模窗口、末端工装重量以及后道堆叠或冷却环节。

哪种机械手更快？

侧入式机械手进入模具的路径通常更短，但机械手本身的最大速度并不能单独决定生产速度。目录中的轴速度与空载模内时间只是参考值。

完整周期还取决于：

• 开模距离
• 机械手在实际末端工装重量下的加速度
• 进入与退出行程
• 末端工装重量与气路
• 制品释放时间
• 标签拾取与静电充电时间
• 堆叠、模外冷却或输送
• 与注塑机的通讯

关键衡量指标是开模窗口：即模具打开与合上之间的时间。如果机械手延误合模，它就会成为生产瓶颈。对于高型腔包装单元，若按该工况进行工程设计，即使 72 腔，实测模内取放时间也能保持在约 2.5–2.85 秒——但这要求开模、末端工装与机台信号都能支持。

更多详情，请阅读注塑成型周期时间的计算与缩短指南。

如何在顶入式与侧入式之间选择

IML 的特别考量

模内贴标系统由机械手、模具、标签、注塑机、末端工装与后道搬运共同组成。

对比 IML 机械手配置时，请评估：

• 标签尺寸、形状与材料
• 型腔数量与排列
• 真空取标与静电吸标（模内和/或模外）
• 标签料仓容量与快换需求
• 开模距离与位置重复精度
• 开模窗口内的标签插入与制品取出时间
• 夹具范围（例如盖子 vs 2–10 升 / 5–33 升容器）
• 视觉检测、堆叠与输送带布局
• 产品与标签换型时间

高速薄壁 IML 通常选用侧入式机械手。较大型贴标容器仍可使用侧入式 IML 单元，但开模窗口更长、负载更重（含工装常达数十千克）、料仓占地面积也更大。当垂直行程、混合模具或非 IML 搬运成为主要需求时，顶入式方案仍然适用。

核对负载、行程与末端工装

机械手负载能力必须覆盖的不只是模内制品，还应包括：

• 单次周期取出的全部制品
• 流道
• 夹爪、夹具与吸盘
• 标签与标签传递组件
• 传感器、阀体与气动部件
• 机械手携带的安装板与线缆

行程必须匹配模具深度、模板尺寸、机台高度、安全门开度、侧姿旋转与最终放件位置。通用顶入式取出臂通常组合使用吸盘与夹具工装。IML 末端工装还会增加标签吸盘、静电回路与料仓接口的重量，因此目录中的“最大负载”应理解为含工装在内的能力，而非制品重量本身。

作为 IVIROBOT 产品系列的规划参考：许多中型三轴取出臂的含工装额定负载约为 8–10 千克，而 IML 平台可按容器大小与末端工装从约 20–50 千克起配置。请务必以实时询价确认。

工装设计尤为重要，因为末端工装过重会降低加速度并延长周期时间。请参阅 IVIROBOT 的注塑机械手末端工装设计指南。

能否在现有注塑机上加装机械手？

两种机械手均可改造加装，但应先评估现有注塑机。

需要检查：

• 机台控制系统接口
• 安全联锁
• 开模重复精度
• 可用的安装与作业空间
• 机械手与末端工装净空
• 电气与气动容量
• 目标周期时间
• 所需后道设备

对于 IML，请对比改造与购置全新集成单元的成本和限制。本IML 改造还是购买新机指南说明了主要决策因素。

询价前需提供的信息

IVIROBOT 依据真实生产需求配置机械手，而非泛泛的速度宣称。为获得准确的推荐，请准备：

• 注塑机型号与吨位
• 模具与产品图纸
• 制品与流道重量
• 型腔数量与型腔布局
• 当前与目标周期时间 / 开模窗口
• 所需取出方向（顶入式或侧入式）
• 如涉及 IML：标签尺寸、材料与料仓偏好
• 静电或真空吸标偏好
• 放件、堆叠或模外冷却要求
• 可用的顶部与侧方工厂空间
• 计划中的后道自动化与安全接口

结论

当灵活性、垂直行程、模具共用与多种搬运作业是优先项时，选择顶入式机械手。当较短开模时间、多型腔取出或高速 IML 至关重要时，选择侧入式机械手。

目录中的模内时间、吨位段与负载额定值仅作规划参考。最终决策应基于完整生产单元——模具、末端工装、标签、机台信号与后道搬运——而非仅看机械手轴速。

联系 IVIROBOT，提供您的机台型号、模具图纸、产品尺寸、型腔数与目标周期时间，即可获得合适的顶入式或侧入式机械手配置。
