一种 三轴机器人 是当今制造业中最常见、最具成本效益的工业机器人类型之一。虽然它不如更先进的多轴机器人灵活，但三轴机器人在工业 4.0 及以后的自动化中扮演着重要角色。
在本指南中，我们将详细说明 什么是三轴机器人、它的工作原理、它能做什么（不能做什么），以及何时它是您应用场景的正确选择。
我们将涵盖：
- 什么是三轴机器人？
- 三轴机器人的主要部件
- 三轴机器人的工作原理
- 三轴机器人的常见应用
- 使用三轴机器人的优势
- 三轴机器人的局限性
- 与其他多轴机器人的对比
什么是三轴机器人？

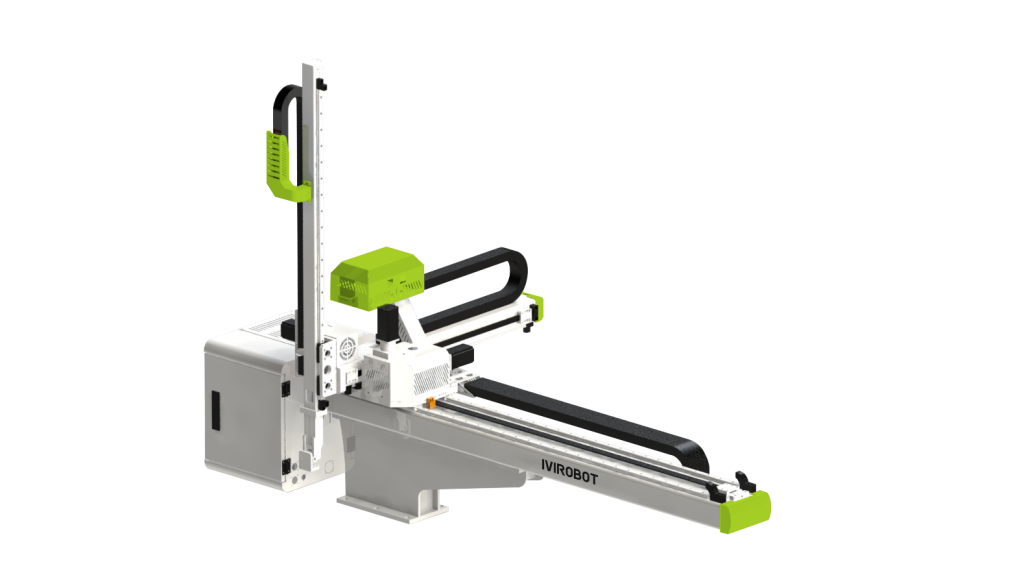

一个 三轴机器人 是一种机械臂或龙门系统，可以沿 三个自由度运动，通常对应三个直线轴或旋转轴。
在许多工业配置中，三轴机器人：
- 使用三个关节或轴在三维空间中运动
- 比六轴关节型机器人更简单、灵活性更低
- 擅长 重复性、高精度任务 即运动路径明确定义的任务
由于成本更低、编程更容易且可靠性高， 三轴机器人 在中小型工厂中极受欢迎，是进入机器人自动化的入门选择。
三轴机器人的主要部件
尽管 三轴机器人 只有三个主要运动轴，但它由若干关键部件组成，这些部件协同工作以实现平稳、精准的运动。
典型部件包括：
1. 底座
该 底座 是三轴机器人的基础：
- 通常安装在设备、地面或机架上
- 提供结构支撑与稳定性
- 容纳线缆、电源连接，有时还包含第一驱动单元
2. 肩关节
该 肩关节 连接底座与上臂（或第一个运动连杆）：
- 根据设计不同，可实现上下或左右运动
- 对确定机器人可达工作空间起重要作用
3. 肘关节
该 肘关节 连接上臂与前臂：
- 使手臂能够弯曲和伸展
- 控制三轴机器人向前或向后的可达距离
4. 腕关节（可选）
一些被宣传为 三轴机器人 的系统包含 简单腕关节 ，用于有限的姿态控制：
- 为旋转或倾斜手臂末端增加额外灵活性
- 如果仅使用三个主要控制轴进行定位，仍可归类为三轴机器人
5. 末端执行器
该 末端执行器 是三轴机器人的作业端：
- 即安装在手臂末端的工具
- 常见类型包括：
- 用于取放料的夹爪
- 用于包装的吸盘
- 焊接工具、涂胶头或定制工装
末端执行器的选择在很大程度上决定了 三轴机器人 在您的工艺中能做什么。
三轴机器人的工作原理
一个 三轴机器人 结合了机械设计、执行器、传感器与控制系统，以实现精准、可重复的运动。
以下是它的分步工作原理：
1. 三个轴提供运动
三轴机器人的三个轴通常负责：
- 底座轴或主轴 – 使手臂左右旋转或移动
- 第二轴（肩部） – 使手臂上下运动
- 第三轴（肘部） – 使手臂内外弯曲，或让末端执行器靠近或远离
通过协调这三个轴， 三轴机器人 可以在其设定的工作空间内到达广泛的位置。
2. 执行器提供动力
三轴机器人的每个轴由一个 执行器驱动，通常为：
- 伺服电机
- 步进电机
- 或其他电动执行器
这些执行器产生所需的力与扭矩，以：
- 移动机器人的连杆与关节
- 举升、搬运并定位不同重量的零件
3. 末端执行器与环境交互
在 三轴机器人上， 末端执行器 就像机器人的「手」：
- 抓取、移动、堆叠或组装零件
- 可快速更换或为新任务定制
- 直接与产品或工件接触
4. 控制系统是大脑
一个 三轴机器人 由以下部分控制：
- 机器人控制器
- 或工业级 PLC（可编程逻辑控制器）
控制系统：
- 接收来自操作员、HMI 或上层系统的指令
- 规划每个轴的运动
- 向电机发送精准信号
- 确保运动平稳、协调
5. 传感器提供反馈
为使三轴机器人精准且可重复，它依赖 反馈装置 例如：
- 编码器 – 测量每个轴的位置和速度
- 限位开关 – 确定安全终点位置
- 负载或力传感器 – 监测夹持力或施加的负载（如使用）
借助这些反馈，控制系统可以：
- 修正定位误差
- 保持重复精度
- 保护机器人和产品免受过力或碰撞损伤
三轴机器人的常见应用
尽管结构简单， 三轴机器人 在广泛的工业应用中依然非常高效。对于寻求 高性价比且可靠自动化方案的制造商尤其具有吸引力。.
1. 装配
在装配工艺中， 三轴机器人 非常适用于：
- 将元件放置到电路板或夹具上
- 执行简单的插装任务
- 将基本零件组装在一起
由于三轴机器人可反复执行相同动作且偏差极小，它有助于提升 一致性与质量 在大批量装配线上。
2. 包装
在包装任务中， 三轴机器人 可以：
- 从输送带上抓取产品
- 调整物品姿态并将其放入箱子、托盘或周转箱
- 在基础层面协助装箱与码垛
这使三轴机器人成为以下应用的有力选择： 装盒、分拣与轻型码垛 在食品、消费品与电商物流领域。
3. 机床上下料
非常常见的用途是 三轴机器人 用于 机床上下料，例如：
- 将毛坯零件装入 CNC 机床
- 从注塑机中取出成品零件
- 为折弯机、切割机或测试设备供料
通过自动化机床上下料，三轴机器人有助于：
- 减少人工搬运
- 提高设备利用率
- 实现更长时间的无人或少人化生产
使用三轴机器人的优势
一台 三轴机器人 具备多项关键优势，对众多工厂、车间和集成商颇具吸引力。
1. 易于理解与编程
由于只有三个控制轴：
- 运动路径更易直观想象
- 编程更直接
- 操作员可在更短时间内学会使用三轴机器人
这使三轴机器人尤其适合：
- 机器人领域的初学者
- 中小企业
- 对易用性要求高的应用
2. 相比高轴数机器人成本更低
由于 三轴机器人 的关节和部件更少：
- 所需电机、驱动器和传感器更少
- 控制器硬件更简单
- 机械设计与制造成本更低
因此，与六轴机器人相比，许多三轴机器人 价格低得多 ，成为自动化的理想入门方案。
3. 可在狭小空间灵活部署
尽管三轴机器人不如多轴系统灵活，它仍能完成大量任务：
- 取放料
- 基础装配
- 简单的检测或测试辅助
并且由于其运动受限更多， 三轴机器人 通常可以：
- 在紧凑的单元中高效运行
- 在大型关节机器人难以适用的小面积空间内布置
4. 高可靠性与耐用性
由于运动部件更少、运动学更简单：
- 一台 三轴机器人 通常故障点更少
- 关节错位或磨损更少发生
- 维护更简单、成本更低
对许多工业环境而言，这意味着三轴机器人可以提供 多年连续、可靠的服务 且停机时间极短。
三轴机器人的局限性
虽然 三轴机器人 有许多优点，但在为您的应用选择之前，也有一些重要的局限性需要考虑。
1. 运动范围受限
三轴机器人通常在三个基本方向运动（可与 X、Y、Z 轴类比）：
- 难以绕过大型障碍物到达目标
- 从非常规角度接近零件的能力有限
- 某些位置和姿态在物理上可能无法到达
对于需要极其复杂路径或难以到达位置的任务，三轴机器人可能力不从心。
2. 姿态控制有限
大多数三轴机器人：
- 可以上下、左右、内外移动
- 但 无法像六轴机械臂那样自由地扭转、翻滚或倾斜 末端执行器
对工具姿态的控制有限，使得以下操作更难：
- 在多个轴向精准对齐零件
- 在拥挤或受限空间内作业
- 处理需要改变接近角度的任务
3. 不适合高度复杂的任务
对于高级应用，例如：
- 精密装配
- 复杂的焊接路径
- 抛光、去毛刺或高级表面处理
- 需要重新调整零件姿态的多步骤操作
一台 三轴机器人 通常难以胜任。在这些情况下，更高轴数的机器人（五轴、六轴或更多）通常是更好的选择。
三轴机器人与其他多轴机器人的对比
要判断 三轴机器人 是否适合您，将其与其他常见机器人构型进行比较会很有帮助。
四轴机器人
一台 四轴机器人 增加了一个额外轴，通常用于旋转：
- 提供更大的工作范围
- 更适合码垛、基础取放料和包装
- 姿态灵活性优于纯三轴机器人
五轴机器人
五轴机器人 的运动方式更像简化的人体手臂：
- 包含额外的腕部运动
- 可实现复杂的零件姿态调整
- 适用于更精细的装配与搬运任务
与三轴机器人相比，它们具备：
- 更大的绕件可达范围
- 对末端执行器角度更好的控制
六轴机器人
一台 六轴机器人 是许多工业应用的标准配置：
- 实现完整的三维位置与姿态控制
- 几乎可到达其工作空间内的任意角度
- 非常适用于焊接、喷涂、机加工、高级装配等
它们比三轴机器人更昂贵、更复杂，但灵活性显著更高。
七轴机器人
七轴机器人 更进一步：
- 增加一个关节以获得更高的机动性
- 可以像蛇一样绕过障碍物，在极度受限的空间中作业
- 常见于先进制造与研究环境
对于大多数基础任务而言通常没有必要，因为 三轴机器人 就已足够。
SCARA 机器人
SCARA（选择性顺应装配机器人臂） 机器人专为以下用途设计：
- 高速取放料
- 水平面内的装配
它们与典型的关节型三轴机器人不同，但也有一些相似之处：
- 在二维平面加有限垂直运动中速度极快且精准
- 广泛用于电子、包装与轻型装配
结论： 三轴机器人 适合您吗？
一台 三轴机器人 是许多工业自动化任务中强大、经济且可靠的工具。它提供：
- 设置与编程简单
- 相比高轴数机器人成本更低
- 高可靠性与长使用寿命
- 在取放料、包装、装配和机床上下料中表现出色
不过，三轴机器人在以下方面确实存在局限：
- 复杂的姿态控制
- 绕过障碍物作业
- 处理高级、多步骤的操作任务
如果您需要 基础、可重复的运动 且预算有限或空间紧张，那么 三轴机器人 能在成本、灵活性与精度之间实现出色的平衡。
如果您的应用需要更复杂的运动、精密装配或高级路径控制，不妨考虑升级到 四轴、五轴或六轴机器人 以完全满足您的性能要求。
本文由IVIROBOT工程团队撰写。IVIROBOT专注于模内贴标（IML）自动化系统，为全球自动化注塑系统提供高品质解决方案。
