注塑机械手实施：制造商实用指南

从设备选型到全面投产

注塑机械手可以实现制品取出、嵌件放入、料头分离、分选、堆叠与向后道设备转移。但成功的自动化，需要的远不止在注塑机上或其旁侧安装一台机械手。

机械手、模具、末端工装、机台接口、安全系统与后道设备必须作为一个单元协同运行。任一环节规划薄弱，都会表现为取放不稳、停机、制品损坏或调试周期过长。

本指南涵盖从设备选型到全面投产之间的工作：现场准备、机械安装、EOAT 设置、机台通信、安全检查、生产测试、培训与预防性维护。安装前的工艺选型与机械手选型，请参阅我们的如何选择注塑机与机械臂指南。

1. 确定实施范围

在任何人开始安装之前，先写下机械手在每一模必须完成的工作。

典型任务包括：

• 从打开的模具中取出注塑制品
• 将产品与流道分离
• 向模具中放入嵌件
• 将制品放置到输送带
• 按模穴分选产品
• 按既定图案堆叠制品
• 将制品转移到检测设备
• 将产品装入包装设备

记录完整流程，从开模到机械手返回待机位置。

同时确定可量化的目标：

• 目标生产周期时间
• 要求的取件成功率
• 可接受的放置公差
• 最大产品破损率
• 计划的连续运行时间
• 预期换型时间
• 要求的故障恢复流程

共同的标准能让供应商、工厂与集成商在验收时用同一套结果做判断。

2. 确认机械手配置

选型应当已经完成。安装前再次核对配置：负载、行程、轴数、速度与安装方式，是否与真实任务匹配。

负载不只是制品重量。运动负载可能包括制品与流道、EOAT 框架、真空吸盘、夹爪、传感器、气动件、线缆、气管，以及任何剪切或分离装置。

行程必须覆盖模具进入与放置点，且不能碰到防护罩、拉杆、模具、输送带或附近设备。

如果选型仍未确定，请在安排安装前先使用如何选择注塑机机械臂。

3. 准备安装现场

在机械手到达前准备好场地。调试期间临时改布局会浪费时间。

首先确认安装位置：机台上方、机台旁侧，还是独立框架。

现场评审应涵盖：

• 注塑机尺寸
• 机台与模具开模方向
• 模具高度与顶出行程
• 机械手安装尺寸
• 可用厂房高度
• 电源供应
• 压缩空气供应与压力
• 控制柜位置
• 线缆与气管走向
• 输送带或收集箱位置
• 安全围栏布局
• 操作人员通道
• 维护空间

为生产、换模、EOAT 更换、检查与服务留出空间。如果机械手安装在注塑机上，确认结构能承受静态与动态载荷。独立框架则需要稳定的地面，并在首次动作前进行检查。

4. 安装与标定机械手

按批准的布局与制造商的说明进行安装。安装必须牢固、水平，并能承受反复的加速度。

机械安装后，检查安装螺栓、结构稳定性、轴对中、线缆与气管走向、控制柜连接、接地、气动、润滑、行程限位与急停布线。

标定原点与工作坐标。首次动作应以降低的速度运行，以便技术人员观察净空——尤其是模具内部。EOAT 不得碰到型芯、型腔、拉杆、顶针或机台部件。

在进入自动化生产前，锁定以下位置：

• 进模位置
• 取件位置
• 出模路径
• 放置位置
• 待机位置
• 安全恢复位置

这些位置必须在真实生产条件下保持稳定，而不仅仅是在空运行中。

5. 安装并测试 EOAT

末端工装是与制品的物理连接点。即使机械手选型得当，如果工装取件失败、划伤表面或在放置时掉件，系统仍会失败。

EOAT 可能包括真空吸盘、机械夹爪、气动手指、流道夹爪、制品存在传感器、真空开关、剪切装置、快换接头与定制支架。

确认工装刚性足够、对中良好且在负载范围内。线缆与气管的走向要保证运动时不会被拉伸、夹紧或磨损。

使夹持方式匹配制品的形状、温度、刚性、表面与取件点。光滑制品通常采用真空；不规则、柔软或多孔制品往往需要机械夹爪。

6. 配置机台与机械手接口

安全、可重复的周期取决于机械手与注塑机之间的正确信号。具体 I/O 取决于机台、机械手、接口标准与应用。

典型信号包括模具完全打开、允许合模、允许机械手进入、机械手在模具外、顶针前进/退回、取件完成、自动模式、周期完成、周期开始、机械手报警、机台报警与急停。

当机械手或 EOAT 仍在注塑区域时，模具不得合模。合模许可应等待机械手已退出并确认到达要求的位置。

在运行完整自动周期之前，先单独测试每个输入与输出。记录信号名称、电压、连接器、通信方式与报警逻辑。在调试前确认各方职责——机械手供应商、机台制造商、集成商——这样顺序问题就不会在现场争论。

7. 连接后道设备

取出往往只是第一步。出模后，制品可能流向输送带、冷却治具、修边工位、视觉检测、堆叠单元、装配、贴标、包装或收集箱。

如果后道设备较慢或经常停机，它就会成为新的瓶颈。当检测、装配、印刷、贴标或包装需要固定方向时，保持制品方向一致。取出后的检测可以使用视觉检测产线。

定义当后道工位不可用时的处理方式：缓冲、停注塑机，或报警。

8. 验证安全系统

把安全视为布局的一部分，而不是围栏装不下之后再补的附件。评估机械手、注塑机、EOAT、模具、热制品、锋利流道、后道设备与操作人员通道。

根据任务与当地法规，措施可能包括固定防护罩、联锁门、急停、安全光幕、扫描仪、警示灯、受限区域与上锁挂牌程序。

联锁门必须触发规定的安全响应。急停按钮必须触手可及，并在相关操作位置上测试。机械手内部的安全功能并不能让整个单元安全。请由合格人员开展针对应用的风险评估，并在投产前核查当地法规。

9. 调试完整系统

从低速开始。先逐项验证动作与信号，再运行完整自动流程。

典型路径：

• 验证电气与气动连接
• 不带注塑制品检查机械手动作
• 确认模具与机台周围净空
• 逐个测试机台与机械手信号
• 检查 EOAT 抓取与释放
• 以降低的速度运行流程
• 测试后道放置
• 逐步提高速度
• 验证最终周期时间
• 运行连续生产试产

不要直接跳到最大速度。过高的速度可能导致振动、抓取不稳、磨损或制品损坏。目标是稳定、可重复的周期，而不是最快的单次动作。

10. 测试异常状况

在理想条件下做一次短暂演示是不够的。要测试单元在发生故障时的表现。

包括缺件、真空失败、制品位置偏移、输送带堵塞、传感器故障、气压过低、机械手或机台报警、通信中断、安全门打开、急停与断电。

单元应安全停止、显示清晰报警，并允许受训人员在不产生新危险的情况下恢复。写下恢复步骤，让操作人员在重新启动自动模式前不必猜测机械手、模具或顶针应处于什么位置。

11. 制定生产验收标准

在签字验收前商定可量化的标准：周期时间、取件率、放置精度、破损或报废率、连续试产时长、允许停机时间、报警响应、换型时间、安全功能检查、培训与文档。

尽可能使用真实模具、材料、制品、参数与后道设备。运行时间要足够长，让热量、气管运动、传感器污染、振动与磨损有机会暴露出来。

12. 培训操作与维护人员

操作人员需要会启动、停止、监控与恢复单元。维护人员通常还需要在标定、传感器、气动、电气故障、润滑与零件更换上接受额外培训。

培训应涵盖启动与关机、手动与自动模式、报警识别、安全恢复、EOAT 检查、换型、程序选择、紧急情况、基础保养，以及何时联系技术支持。

供应商应留下操作说明、程序与参数、I/O 清单、电气与气动图纸、EOAT 图纸、维护计划、换型流程与备件清单。清晰的文档可以缩短人员变动后的恢复时间。安装团队离开后，持续的机械手服务与技术支持会继续提供帮助。

13. 建立预防性维护计划

定期检查保持精度与抓取可靠。典型计划涵盖安装螺栓、真空吸盘、夹爪手指、气管与接头、线缆、传感器、过滤器与真空发生器、润滑、皮带张紧、EOAT 对中、安全装置、备用电池与程序备份。

频次取决于机型、工时、环境、材料与使用强度。按制造商计划执行并记录工作。备足会导致产线停机的易损件：吸盘、传感器、接头、气管、夹爪零件与过滤器。

常见实施错误

• 在场地布局确认前就安装机械手
• 把 EOAT 重量排除在负载计算之外
• 跳过书面的机台与机械手信号定义
• 只用冷却制品测试
• 首次调试时机械手速度设置过高
• 忽视后道产能
• 安装后再补安全设备
• 跳过故障条件测试
• 使用模糊的验收标准
• 给操作人员的培训太少
• 没有维护计划就运行

这些问题大多可以通过早期协调与书面职责来减少。

IVIROBOT 如何支持机械手实施

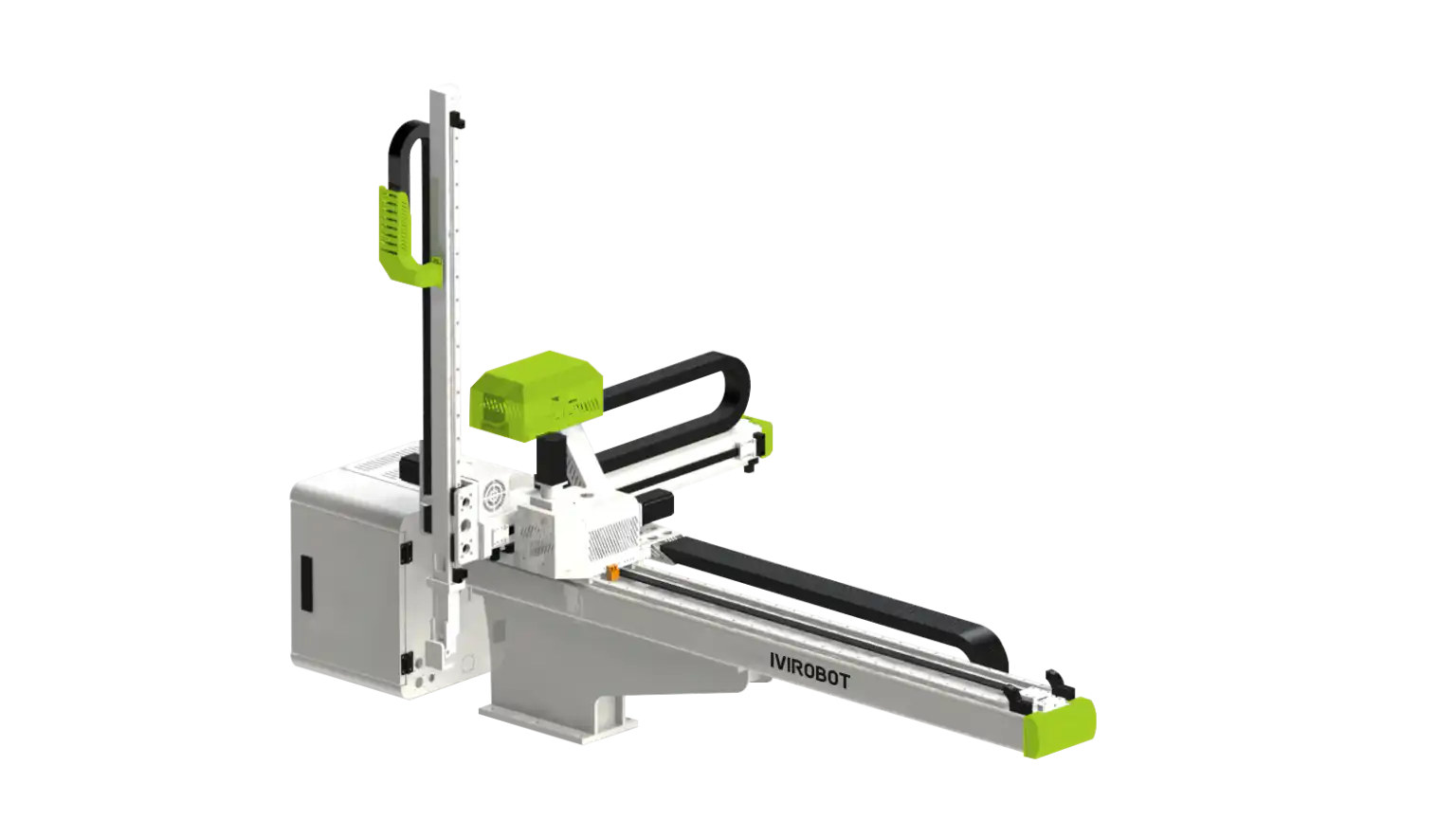

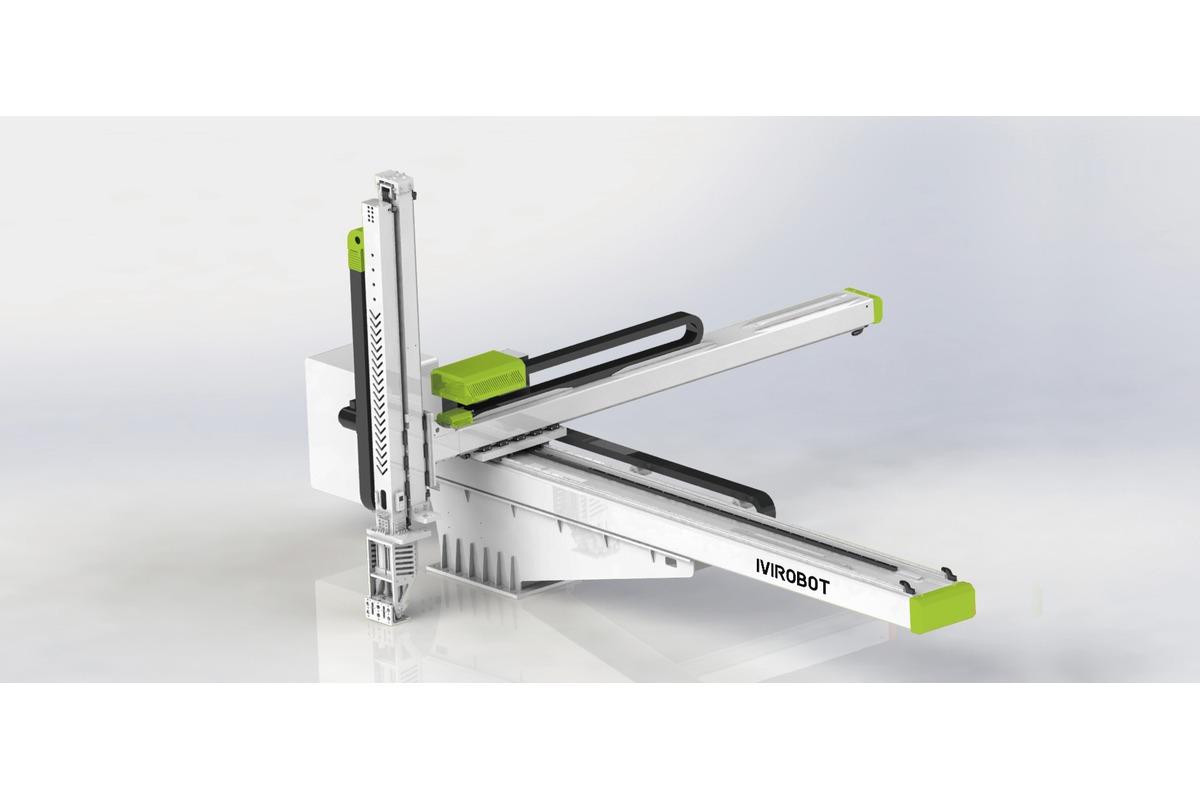

IVIROBOT 为注塑成型提供机械手设备与配套系统。项目可能包括三轴或五轴机械手、定制 EOAT、输送带、模内贴标、检测与后道搬运。

我们可以评审制品尺寸与重量、取放点、模具与机台布局、安装位置、EOAT、机台接口、周期时间目标、后道流程、工厂布局、安全与后续换型。

结果仍取决于制品、模具、机台、布局、环境与单元的运行方式。在冻结配置之前先确认应用。要开始该评审，请申请机械手配置评估。

结论

成功的安装意味着机械手、EOAT、注塑机、安全设备与后道流程作为一个系统协同工作。

准备好现场、复查机械手、在热制品上测试 EOAT、配置机台通信、验证安全，并进行贴近实际的试产。验收标准、培训、文档与预防性维护能让单元在调试团队离开后继续稳定运行。

只要做扎实，这个单元可以带来更一致的取放、更稳定的周期、更少的人工干预，以及更清晰的扩展路径。带着您的制品、机台数据、周期时间目标、布局与自动化目标联系 IVIROBOT。
